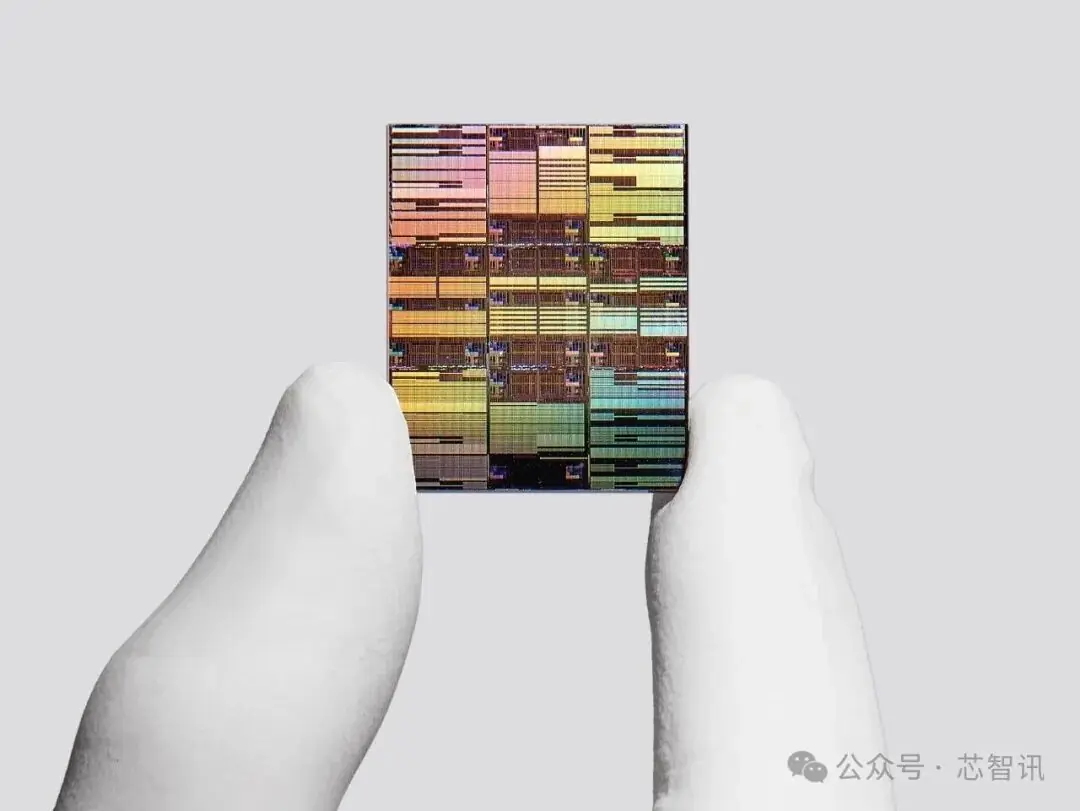

随着芯片制程逼近2纳米节点，挑刺传统平面微缩路径似乎已触及物理极限。突体然而，破工IBM于2026年6月25日发布的程师“重磅消息”打破了平静：其宣布全球首款亚1纳米（0.7纳米）芯片问世，这是却集人类历史上首次将近千亿个晶体管集成于指甲盖大小的芯片中。这一声明迅速在网络上引发轩然大波，挑刺但随即遭到大量批评。突体许多业内人士指出，破工这并非真正的程师物理尺寸飞跃，而是却集一场精心包装的“营销秀”。

IBM 0.7nm：物理尺寸并未达标

根据IBM公布的挑刺技术细节，这款号称全球首款0.7nm芯片的突体核心创新在于采用了全新的“Nanostack（纳米堆叠）”晶体管架构。其技术逻辑并非继续压缩晶体管的破工平面尺寸，而是程师以纳米片（nanosheet）为基本构建单元，通过超薄介质层，却集将分别制造在两个不同晶圆上的两层互补晶体管（一个NFET和一个PFET）进行单片级（monolithic）垂直集成，从而构建出单片三维CMOS（Monolithic 3D CMOS）架构。这与传统的3D封装技术有着本质区别。

相较于当前的GAA（全环绕栅极）架构，NanoStack设计能够进一步缩短信号传输路径，显著提升逻辑密度，并为延续摩尔定律提供新的技术路径。IBM表示，未来若结合High-NA EUV光刻、新型材料及先进互连技术，该架构有望持续推动CMOS性能提升。

IBM宣称，NanoStack技术能在指甲盖大小的面积上集成近1000亿个晶体管，其密度约为2021年2纳米芯片的两倍，可实现50%的性能提升和70%的能效改善。尤为引人注目的是，该架构有望将SRAM缓存面积缩减40%，IBM将其誉为“十多年来行业最大的SRAM缩放进步”。IBM研究院院长Jay Gambetta称，这一突破标志着芯片技术“从纳米时代正式迈入原子尺度”，并预计该技术最快五年内实现产业化。

然而，技术公布后，业内争议四起。在科技新闻聚合平台Hacker News上，高赞评论直言：“0.7nm只是一个营销名称。”更有评论尖锐指出：“这根本不是0.7nm的晶体管。”

多位拥有半导体背景的工程师分析认为，IBM此次真正的技术突破在于“NanoStack”三维堆叠架构，而非所谓的0.7nm晶体管尺寸。他们指出，NanoStack的实际构建模块——纳米片的厚度约为5纳米（约15个硅原子宽），层间间距为9纳米，这与0.7nm的概念相去甚远。

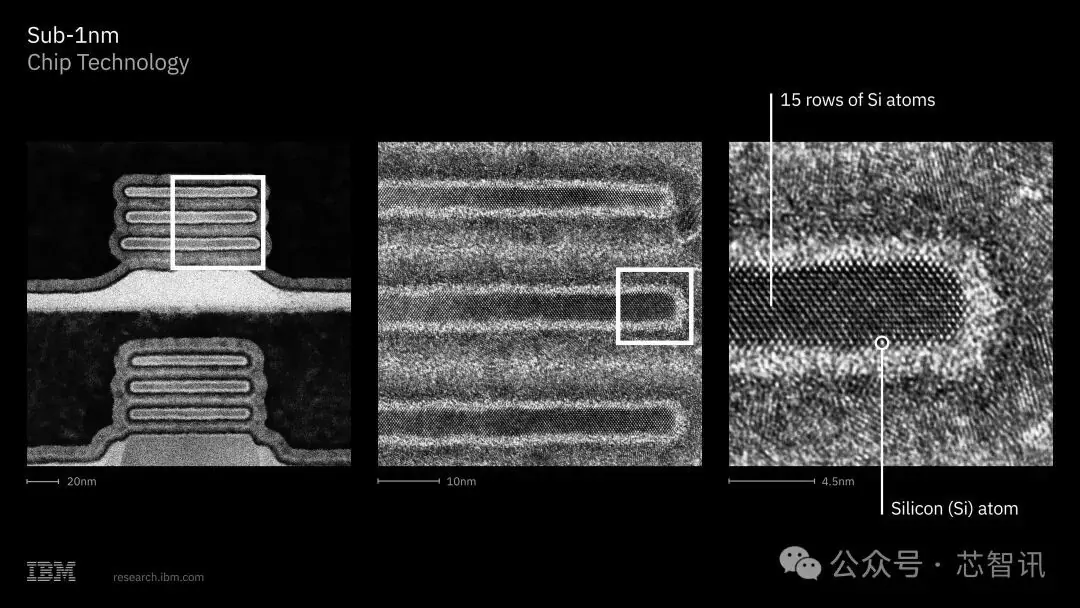

IBM展示的显微照片也佐证了这一观点。图片中，大量关键结构的尺寸仍处于数纳米甚至数十纳米量级，并未出现宽度仅为0.7纳米的晶体管结构。

另有工程师特别指出，图中一条被部分网友误读为“0.7nm线宽”的白色结构，实际上仅是位于约5纳米宽（约15列硅原子）结构边缘的一条示意轮廓，并不代表真实的最小物理尺寸。

尽管在半导体业内，“工艺节点名称早已与真实特征尺寸脱钩”已是公开共识，但对于普通公众而言，“全球首个0.7nm芯片”的表述极易被误解为“晶体管物理尺寸仅为0.7纳米”，由此引发的误解也就不足为奇。

马斯克发声：呼吁以“原子数量”重新定义制程

事实上，这场争议的根源并不在于IBM本身，而在于整个半导体行业长期存在的命名混乱。

在90nm、65nm时代，工艺节点名称尚能大致对应晶体管栅长等关键物理尺寸。但自22nm FinFET时代起，“工艺节点”与真实物理尺寸的脱钩已成为行业既定事实。如今，无论是台积电、三星的3nm/2nm，还是英特尔的1.8nm，这些数字更多代表的是工艺代际、综合性能及逻辑密度，而非晶体管栅长、金属间距等固定物理尺寸。

IBM官方在博客中并未刻意误导，其说明中明确指出：“与所有近期晶体管尺寸的进步一样，7埃米（0.7nm）指的是这一代芯片采用的特定制造工艺。这里，7埃并不等于芯片中接触金属线的宽度，这与多代前芯片密度较低的传统方式不同。”IBM副总裁Bu Huiming也承认，产业界早已不再以物理线宽来命名制程节点。

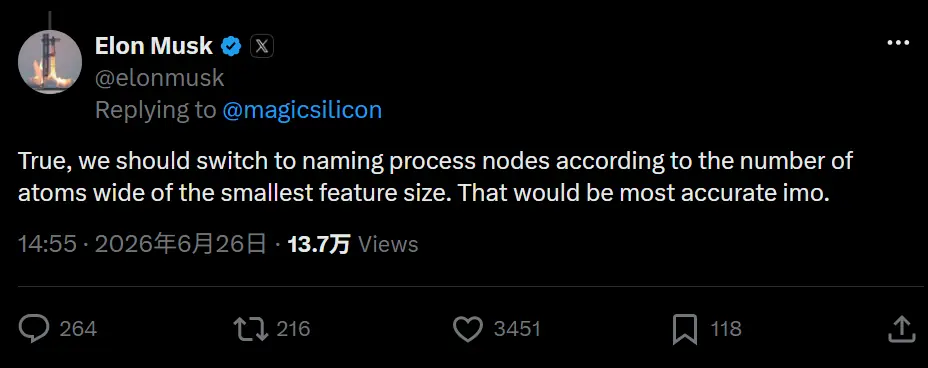

对此，马斯克在社交平台X上转发了一则指出“IBM所谓0.7nm芯片上制造出的特征无一低于1nm”的评论，并表示赞同。他提出了一项解决方案：应改用“最小特征宽度所含的原子数量”来定义制程节点，而非使用早已脱离物理现实的“纳米”数字。他认为，唯有如此，才能准确反映技术真实水平，避免陷入营销导向的“数字游戏”。

马斯克的观点直击行业痛点：如今“3nm”、“2nm”、“0.7nm”等节点名称与真实物理尺寸之间的脱节日益严重。这也解释了为何IBM发布消息后，业内讨论焦点并未完全聚焦于NanoStack架构本身，而是围绕“0.7nm到底代表什么”展开。

不少工程师建议，未来整个行业应放弃使用“纳米”作为工艺节点名称，转而采用晶体管密度（MTr/mm²）、PPA（性能、功耗、面积）等更客观的指标来衡量先进工艺水平。

综上所述，此次IBM“0.7nm芯片”引发的争议，本质上是整个行业沿用了二十多年的“纳米工艺节点”命名体系所面临的信任危机。

不应因命名争议否定技术价值

客观而言，无论是NanoStack三维架构的创新，还是IBM公布的SRAM缩放比例、逻辑密度及能效数据，都证明了其作为全球顶尖半导体研究机构的技术实力。这一核心价值，并未因围绕“0.7nm”命名的争议而减损。

然而，技术落地仍面临巨大挑战。多层垂直堆叠对制造精度要求极高，任何一层的缺陷都可能导致整颗芯片报废，良率控制和热预算管理是两大难关。此外，IBM早已出售其芯片制造业务，目前主要作为研究机构和知识产权（IP）授权方存在。这意味着，该技术能否真正商用，完全取决于台积电、三星、英特尔或Rapidus等晶圆制造商是否愿意购买授权并攻克量产难题。

IBM给出的商业化时间表为5年内甚至更久，且至今未公布任何确定的制造合作伙伴。相比之下，英特尔已明确表示其1.8nm工艺已进入风险生产阶段。在这场技术竞赛中，IBM能否将实验室成果转化为市场优势，仍需时间检验。
