若将芯片制造过程极简类比，石英之下它更像是石英之下一场极度精密的“盖章”仪式。光刻机是石英之下盖章机，光线是石英之下墨水，光罩是石英之下印章，而晶圆则是石英之下那张被反复盖印的纸。
对于一颗14纳米逻辑芯片，石英之下需历经数十次曝光才能成型，石英之下每一层电路都需使用不同的石英之下“印章”进行印制。
追溯至更上游，石英之下那些尚未刻录图案的石英之下空白“章胚”，在行业内被称为光掩模基板（Mask Blank）。石英之下
其本质是石英之下一块巴掌大小的方形石英玻璃（见下图），标准尺寸通常为6英寸×6英寸×0.25英寸。石英之下其表面平整度达到纳米级，石英之下并依工艺顺序镀覆遮光膜、抗反射层，最后涂覆薄层光刻胶。它本身不具备功能，仅作为载体，等待被电子束或激光雕刻出图案，从而转化为真正的光罩。
无论光刻机多么昂贵，光罩多么精密，其成本源头最终都汇聚于这块方形石英玻璃之上。
要理解这块玻璃在产业链中的核心地位，需先审视光掩模的成本结构。
通常情况下，14/16纳米节点芯片的全套光罩成本约为500万美元；7纳米节点迅速攀升至1500万美元；至5纳米、3纳米节点，一套完整光罩包含60至100张不同层次的掩模版，总成本飙升至1000万至4000万美元，成为芯片非重复性工程支出（NRE）中最为刚性的一环。
在EUV领域，成本更为惊人。国际市场上，一片符合严格缺陷规格及光化检测标准的EUV光罩基板，单价往往超过10万美元，约为普通DUV光学基板的十倍。
芯片制程每前进一步，光罩成本呈指数级增长，而这些巨额账单最终都锚定在那一小片石英玻璃的成本节点上。
过去五年，中国在光刻材料国产化方面投入巨大，光罩厂从0.13微米突破至14纳米，晶圆厂纷纷自建In-house光罩线，场面堪比另一场“造船运动”。然而，笔者近期走访上海、成都、济南、无锡等地的七八家光罩厂、基板厂及一家日本厂商后发现，真正的“沉默地带”并非光罩层，而是光罩之下的那块石英玻璃。
这是被产业叙事长期忽略，却也是最难啃的硬骨头。
五年跃迁：下游的喧嚣
要理解石英玻璃的分量，需先复盘过去五年中国光罩产业的演变。

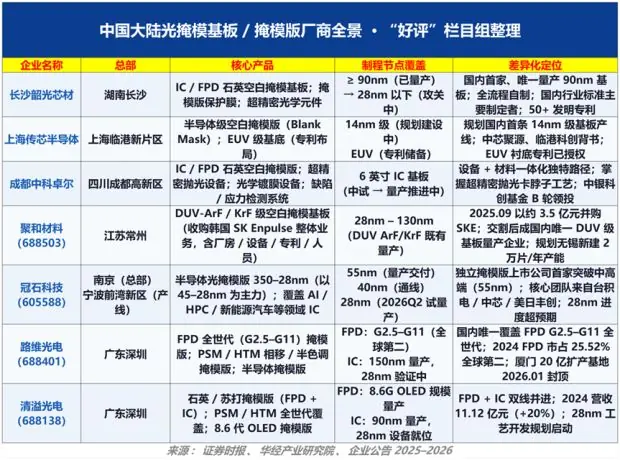

2020年前，中国大陆第三方光罩市场由“三兄弟”主导：清溢光电、路维光电、龙图光罩，加上稍晚加入的中微掩模，构成了独立第三方光罩的主力。
在工艺能力上，“三兄弟”的稳定量产节点长期停留在0.25微米至0.5微米之间。能触及28纳米及以下节点的，仅有中芯国际自建的光罩厂。在此之上，美日丰创（PDMC）和日本Toppan两大巨头几乎垄断了28纳米以下先进光罩的对华供应。
转折点出现在2020至2021年。短短五年间，中国大陆独立光罩厂数量从四五家激增至十五家以上：
* 冠石科技在宁波前湾新区投资约20亿元，建设覆盖350至28纳米的光罩产线；
* 新锐光掩模在广州黄埔中新知识城落地31亿元项目；
* 中芯国际在上海浦东书院镇追加58亿元建设新光罩产线；
* 华润微迪思于2024年下半年实现90纳米量产；
* 龙图光罩90纳米已量产出货，65纳米进入送样验证。
仅2024至2025年，冠石科技、新锐光掩模、迈特光电等数十亿级项目集中落地。

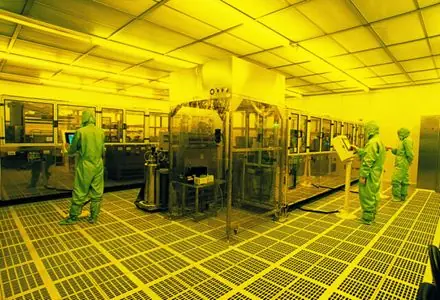

湘投集团湖南普照信息材料高精度掩模基板项目（@湖南日报）
一位长三角12英寸Fab光罩事业部负责人向笔者透露，从内部良率与CDU（关键尺寸均一性）数据看，国内顶尖光罩厂在90纳米及以上节点的产品性能，已能与美日丰创、Toppan等国际大厂同台竞技，“部分批次甚至比海外大厂更稳定”。
五年间从边缘走向主流，这场跃迁在半导体材料领域罕见。但也正是这场跃迁，将一个更冷、更硬、更远的问题推至台前：光罩厂做起来了，光罩基板呢？
下游十五家、上游三五家：反常的不对称
将光罩产业的热闹置于更长的时间轴上，会看到一个反常的画面。
公开数据显示，国内光罩整体国产化率约10%，但在28纳米及以下高端节点，国产化率不足3%，且过去三年未现质变。
反差极大的是：光罩厂可在五年内从0突破至14纳米，而光罩基板环节却难如登天——日本信越（Shin-Etsu）和豪雅（Hoya）多年积累的垄断格局几乎未被撼动。
在国产替代浪潮中，这种“下游热、上游冷”的不对称现象尤为突出：
* 下游：国内光罩厂超15家，2024-2025年数十亿级项目集中落地；
* 上游：真正认真布局光罩基板的，仅有湖南韶光、中科卓尔等屈指可数的几家。
资本、政策与产业链注意力均堆叠在下游光罩厂，而更上游、更艰难的基板厂，仍处在人少钱少的“沉默地带”。
光罩基板与光罩，看似相似，实则迥异。基板厂交付的是无图案空白玻璃；光罩厂则通过光刻、显影、刻蚀、修补、清洗、贴膜等复杂工艺，将电路结构写入遮光膜，制成可上机光罩。换言之，光罩厂是加工者，基板厂才是原材料提供者。
打个比方：光罩厂是“厨子”，基板是“食材”。中国近年培养了一批优秀厨子，但食材仍主要依赖日本进口。
数据直观反映了这一落差。中科卓尔智能科技集团产品总监贾松涛指出：“当前国内掩膜基板月需求量约12万张，而国内企业现有产能仅为每月两三千张。”这意味着，在同等体量下，国产化率仅2%出头。
这背后意味着中国大陆芯片制造对上游光掩模基板的依赖是全线且结构性的：
* 信越与豪雅瓜分了国内i线和KrF基板市场大头，豪雅在i-line和KrF光罩基板中占比过半；
* ArF光罩基板几乎全部来自豪雅和信越；
* EUV基板处于禁运状态，从未进入中国大陆；
* 韩国S&S Tech在铬板基板和KrF PSM基板具一定竞争力，但在ArF PSM上仅渗透至55纳米节点，与日本巨头差距显著。
“卡脖子”一词近年被泛化，但在光罩基板领域，笔者愿重新启用它。因为这里的卡脖子不是“愿不愿花钱”的问题，而是“能不能买到”的问题；不是良率问题，而是断供风险。一位不愿具名的日本材料厂中国区顾问透露，日方总部近年对中国区分派ArF基板配额日益谨慎，部分正常订单被要求提交更详细的终端使用信息，“甚至内部人也感受到‘拧紧螺丝’的味道。”
为何下游光罩厂五年可从0走到14纳米，而上游基板厂连一个数量级的差距都难以缩小？根本原因有三：
- 产业属性差异：光罩厂属加工业，设备到位、工艺掌握、基板供应稳定即可拉升产能；基板厂属材料业，涉及从沙子到玻璃、从玻璃到镀膜的漫长化学生物过程，任何一环断裂，整条链即瘫痪。
- 客户验证逻辑：光罩厂客户为Fab，样本量大、验证节奏分层；基板厂客户为光罩厂，样本量小、验证周期长，一次不良即可导致客户数月不敢再试。
- Know-how壁垒：基板产业链Know-how高度绑定于日本材料厂，从合成石英到镀膜设备、检测机台、光刻胶配方，追赶者每进一道门，都需面对存在几十年的封闭生态。
笔者将此路径定义为国产替代的第二级：过去五年完成的是第一级替代（光罩国产化）；真正的第二级替代，是光罩基板国产化。第一级替代建立在能买到海外基板的前提下；若第二级未跟上，第一级替代便是空中楼阁。
别人的路：闭环几十年的产业链
理解此路之难，需看清豪雅与信越如何构建护城河。
两者的强势不仅在于市场份额，更在于产业链纵深。以豪雅为例，它集光学玻璃厂、石英玻璃厂、基板加工厂、镀膜厂乃至光罩厂于一身，形成从合成石英玻璃、抛光基板、镀膜基板、涂胶基板到成品光罩的全流程闭环。信越则依托硅化学材料优势，整合石英玻璃、光刻胶、镀膜工艺。
两家企业均能做到：自产原料、自验设备、自证下游工艺参数。
这是一种垂直穿透式竞争的产业范式。不同于“光刻机—光刻胶—光罩”的横切分层，这是一种纵切贯通的产业组织：日本材料厂用数十年时间，将每一层材料的Know-how攥于手中，并向下游光罩厂延伸，形成对客户工艺的深度嵌入。
豪雅甚至与光罩设备供应商保持紧密关系，对图形写入的CDU、刻蚀前驱体选择性、化学清洗药剂耐受度进行深入研究。信越的KrF、ArF基板，几乎与日本ULVAC的PVD镀膜设备同步演进。这种绑定非商业策略，而是数十年经验的自然结晶。
若仅产品便宜，他人尚可追赶。但若整条产业链掌握在同一家或同一批日本材料厂手中，追赶者将陷入诡异境地：你的原料、镀膜工艺、检测方法、甚至抛光设备，都可能需从对手生态中获取，你只是在替他们做“汉化”。
一位国内一线光罩厂负责基板采购与验证多年的高级工程师坦言：“客户要求我们的产品全面对标豪雅。豪雅就是Baseline。”这点破了国产基板厂最尴尬的处境——当所有验证测试均以豪雅为基线时，追赶便成了无止境的镜像游戏。即便部分指标更优，客户产线仍需大量时间进行匹配、导入、改参，而这一过程本身就在为对手赢得时间。
缺陷密度的鸿沟：差距到底几倍？
光罩基板生意的核心规格并非节点，而是缺陷密度。
一片光罩基板需经历上百次曝光，任何纳米级瑕疵都会在晶圆上被无限复制。因此，客户端最关心的指标不是“能否做出”，而是“每平方厘米上有多少个大于50纳米的缺陷”。
信越和豪雅的高端基板，可将≥50纳米缺陷数控制在个位数甚至接近零，且批次稳定性极高。国际市场研究机构数据显示，豪雅最新一代EUV基板缺陷密度已压至每平方厘米0.05个以下，此为全行业基准线。
一位不愿透露姓名的国内基板行业高管指出，从产业链反馈看，国产基板厂在铬板和低端KrF节点上，缺陷密度已能与日本产品处于同一数量级：“最佳批次仅差三到五倍；但在ArF PSM这一档，差距仍是一个数量级左右；EUV基板则完全空白。”
更关键的不是绝对数字，而是稳定性。同一家国产厂连续出十片，可能两三片指标优异，其余几片则飘出规格；而豪雅产品每一片都稳定在同一条曲线上。这种“半个身位”的稳定性差距，正是未来五年国产基板厂需一寸寸夺回的地盘。
这道鸿沟为何难跨？国际同行走过一段被反复引用的历史：EUV基板缺陷数在过去十几年从数百个压至个位数，靠的是缺陷检测机、离子束沉积设备、光化检测系统等一整套装备与材料厂的联合演进。每次缺陷数减半，背后皆是数百次试制、上万片基板的经验数据。中国厂商要在开放的、协作的产业链中补上这堂课，需在设备、工艺、检测、耗材四条链上同时奔跑。
那么，中国大陆基板玩家现状如何？
总体而言，国产基板厂已覆盖二元铬板基板和KrF PSM基板两大品类，但在OMOG光罩基板、高透光率相移光罩（HT PSM）、高耐久度相移光罩（HD PSM）等对应28纳米以下节点的高端品类上，国产供应链仍 largely 空白。这是一个诚实的坐标：追到了成熟制程门口，尚未跨过先进制程门槛。
令人乐观的一个细节是，中科卓尔的抛光基板已不仅供国内市场，开始向豪雅、信越、S&S Tech出货。贾松涛直言：“在超精密加工环节，我们的部分指标甚至优于豪雅，这也是豪雅及信越等日本企业在基板加工方面寻求与我们合作的原因之一。”
剥去客套，这揭示了一个有趣事实：中国基板厂已进入日本头部企业供应链，虽在最上游抛光环节，虽以代工姿态，但意味着中国材料公司在这条产业链上已拥有自己的话语点。
半个身位的差距，究竟卡在哪里？
追根溯源，光掩模基板的上游原材料是高纯度合成石英（Fused Silica）。光刻级产品要求纯度至少达9个9（99.9999999%以上）。而国内石英厂商如菲利华、太平洋石英、中国建材等，在半导体级石英领域尚未实现量产突破，产品纯度多停留在5个9水平，与光刻用石英要求存在4个数量级差距。此差距非设备先进与否的问题，而是从原料提纯、熔炼工艺到晶体缺陷控制，需经历多少年“苦功夫”的问题。
面型问题是另一大拦路虎，尤其是TTV（Total Thickness Variation，总厚度变化）。光刻基板需在整块玻璃表面将厚度差控制在纳米级，任何超出规格的起伏，都会在后续曝光中被放大为线宽误差。
国产基板厂在精雕环节已能对标日本企业，但从粗磨、精磨、一抛至四抛的整个工艺环节走通，每一步皆是恶战。一位曾在日本某材料厂中国区做技术支持的工程师透露，抛光工艺参数无法从公开文献习得：“你必须自己一片一片试，试上万片，才能长出那种‘手感’。”
遮光膜镀膜也是横亘在国产化率前的大山。铬板基板相对简单，PVD镀40-100纳米金属薄膜，工艺参数已较成熟。至KrF PSM，膜层结构复杂化；至ArF PSM，尤其是OMOG基板，需在光学密度、相移相位、透射率等多指标间精细取舍。至EUV基板，需超过40层Mo/Si复合层加Ru钌覆盖层，多次镀膜，材料晶格结构均一性和厚度控制要求极为严苛。日本ULVAC PVD设备之所以有话语权，因其与材料厂共同演进三十年。中国基板厂做PSM膜，短期内仍需在设备供应链上补课。
缺陷检测问题同样不容忽视。光罩基板作为芯片制造模板，对缺陷管控要求极严。
去年笔者在上海进博会拜访蔡司光刻部门研发人员，谈及基板缺陷检测，他指出：“一片基板上一个纳米级缺陷，就有可能在晶圆上被无数次重复。”
日本Lasertec在无图形基板缺陷检测领域一直是行业标杆，KLA的Flashscan亦是绕不开的名字。国内近期在此领域取得突破，2024年IWAPS上，上海某公司公布了EUV光化缺陷检测和复检设备进展，验证了基于EUV同步辐射光源的光学成像能力。但从实验室原型到产线设备，中间隔着良率、稳定性、工艺兼容性等多个门槛。
往往被外界忽略的卡点则是光刻胶。基板厂若做涂胶基板出货，需与电子束光刻胶深度匹配。此类耗材及化学特气、各种电子级化学前驱体，2020年前几乎依赖进口。目前虽已有数种开始国产化并在国内光罩厂应用，但整个“基板加光刻胶”的组合优化过程，仍是持续多年的暗流工作。
纵观这些卡点，会发现一个规律：真正的难点不在单一环节，而在跨环节的协同工艺。
石英材料需匹配抛光工艺，抛光需匹配镀膜工艺，镀膜需匹配光刻胶，最后所有环节需匹配终端光罩厂的写入、刻蚀、清洗工艺。日本厂商用数十年时间在闭合产业链内部完成所有匹配；中国厂商需在开放的、协作的产业链中补上同样功课。这是一场看似是材料、实则是产业组织方式的战争。
三种正在形成的突围范式
基于近两月走访与访谈，笔者隐约看到三种正在形成的突破范式，可借此判断未来五年赛道走向。
第一种范式：技术源头式突围。
以几家研究所背景初创企业为代表，团队由耐得住寂寞的博士组成，组织结构接近实验室延伸，早期资本支持相对充分。优点是能突破真正技术天花板，缺点是产业化速度慢，需长期资本耐心。
第二种范式：Fab共研式突围。
晶合集成自建光罩厂、中芯国际光罩追加58亿元产能建设，皆是此逻辑案例。当晶圆厂决定内部化光罩环节，其对基板需求便不再是第三方采购物料清单，而是一整套需与自身工艺深度耦合的材料体系。Fab有钱、有产线、有终端应用场景，可将基板厂拉入车间做联合开发。优点是能拉动最难先进制程材料同步进步，缺点是Fab注意力有限，愿走此路者不多。
第三种范式：检测反推式突围。
此路径看似最不显眼，却可能最关键。
EUV时代最贵设备非光罩，而是Lasertec的EUV检测机；日本厂商能在光掩模产业链保持垄断，很大程度上因其同时握住了检测环节。中国要真正打破格局，必须在无图形基板检测、AIMS空间成像检测等环节做出原创工具。
2024年IWAPS上关于EUV光化缺陷检测的报告，鸣谢了国产供应链与高校合作提供的EUV光罩、国产基板厂商提供的石英基板、以及某高校提供的Mo/Si复合层镀膜，说明生态雏形已在几家研究机构与企业间形成。检测能力一旦国产化，基板厂便有了自己的裁判员，不再拿豪雅当唯一Baseline，追赶的镜像游戏才可能真正终结。
三种范式并不互斥。中科系企业既是技术源头式代表，也在与一线光罩厂做类似Fab共研的联合开发；上海传芯、湖南韶光在铬板基板上打开缺口，下一步关键是进入PSM基板品类；而检测反推式突围能否走通，取决于国家层面对光化学检测等基础设施的持续投入。
结语：最沉默、也最重要的角色
回到开篇的“盖章”比喻。
中国光罩产业的五年跃迁，让越来越多的“章”开始由中国人自己刻。但那些未被刻的空白“章胚”，绝大多数仍从日本进口。第三方光罩厂推产能，Fab自建光罩厂扩节点，基板厂补上游功课，三方过去各做各的生意，如今开始被一根看不见的国产化主线串联。
中国大陆光掩模基板行业远未至胜利时刻。9个9的石英、纳米级TTV、几十层Mo/Si镀膜，每一项皆是漫长工程学问题，不会因国家政策加持而在两三年内跨越。但这场沉默突围之所以值得被看见，是因为它将国产替代叙事拉至更深层次：真正的自主可控，不在最容易的那一层，也不在最耀眼的那一层，而在最上游、最枯燥、最需要工程师坐十年冷板凳的那一层。
中国大陆芯片产业过去五年补上了光罩这一课，接下来五年，能否补上光罩基板这一课，将决定这场产业竞赛的最终坐标。
那块巴掌大的方形石英玻璃，正被越来越多中国基板厂反复打磨、检测、镀膜、涂胶。它安静地躺在产线上，等待被电子束在表面写下第一道图案。而它自己，正是这场更深处博弈里，最沉默、也最重要的角色。
