国产先进封装,能追上“韬速度”吗?
文 | 产联社CLS
当274亿资本洪流涌入先进封装领域,韬速度一个核心命题亟待解答:2026年7月3日,国产华为半导体业务负责人何庭波在ChinaXiv平台发布《面向多层级电子系统的先进时间缩微理论》V2版。距5月25日V1首发不足40天,封装“韬定律”迅速完成从理论框架到工程实证的韬速度跨越。
V2版首次公开量产芯片实测数据,国产确证了韬定律的先进可行性。然而,封装麒麟2026的韬速度成功验证了理论,更关键的国产拷问随之而来:国产先进封装产业链,能否跟上这惊人的先进“韬速度”?
韬定律:重构竞争维度,从“做小”转向“跑快”
理解韬定律,封装需直面中国芯片产业的韬速度痛点:在无法获取最先进光刻机的约束下,如何持续突破性能瓶颈?国产
随着2nm芯片设计成本突破10亿美元,几何微缩逼近经济极限,先进华为另辟蹊径,以“时间缩微”替代“几何缩微”。在电路理论中,τ(Tau)代表信号切换时间,τ越小,响应越快。华为通过“逻辑折叠”技术,将电路拆解并垂直堆叠至多层有源层,利用超细间距混合键合实现互连。
- 传统芯片:如“单层平房”,电路平铺于同一晶圆,信号传输路径长。
- 逻辑折叠:如“双层复式”,在设计阶段即规划好上下两层电路单元,通过混合键合贴合,实现三维空间重构。
这与传统3D堆叠有本质区别。伯恩斯坦研报指出,传统方案仅是将两颗独立芯片“粘合”,而华为是在设计源头将逻辑电路拆分至两层晶圆。这一突破被伯恩斯坦称为国产芯片的“DeepSeek时刻”。
麒麟2026作为首颗“韬芯片”,验证了这一路径的有效性:
* 晶体管密度:从155 MTr/mm²跃升至238 MTr/mm²,增幅53.5%,相当于传统微缩三年的进步,逼近台积电初代3nm水平。
* 能效表现:功耗降低41%,面积缩小37.5%,主频达3.1GHz,综合性能对标等效3nm工艺。
何庭波透露,麒麟2026仅为“保守版”(混合键合间距1.5μm,仅用于部分关键路径)。远期目标明确:2030年昇腾990将成为首款采用逻辑折叠的AI加速芯片,2031年晶体管密度突破400 MTr/mm²。
韬定律的实质,是将竞争焦点从“晶体管尺寸”转向“信号传输速度”,通过系统级设计重构芯片空间结构,实现代际跃升。

图:逻辑折叠原理示意图 来源:伯恩斯坦研报(2026年6月4日)
先进封装:韬定律落地的“工艺底座”
韬定律的产业化,高度依赖先进封装技术。逻辑折叠从图纸变为现实,离不开2.5D/3D集成与超细间距混合键合工艺体系。
- 立体化设计的必然要求:逻辑折叠将电路拆分至上下两层,需依靠混合键合贴合。当前顶层金属间距约720nm,混合键合间距需压缩至2μm以下,麒麟2026已实现1.5μm。伯恩斯坦预测,2030年采用2.5D/3D堆叠的晶圆将增长7倍至350万片/月,渗透率达38%。
- 决定芯片核心价值:传统封测仅为后端加工,而在韬定律下,先进封装直接决定算力、功耗和带宽。交银国际将其定义为逻辑折叠量产的“工艺底座”。
- 制造与封装边界模糊:超细间距混合键合涉及刻蚀、铜填充、CMP等前道级工艺,要求供应链深度协同。封装已从末端工序转变为决定性能的前沿阵地。
没有2.5D/3D堆叠和超细间距混合键合,逻辑折叠仅是无法落地的图纸。当混合键合间距压缩至1.5μm,封装已成为性能竞争的主战场。

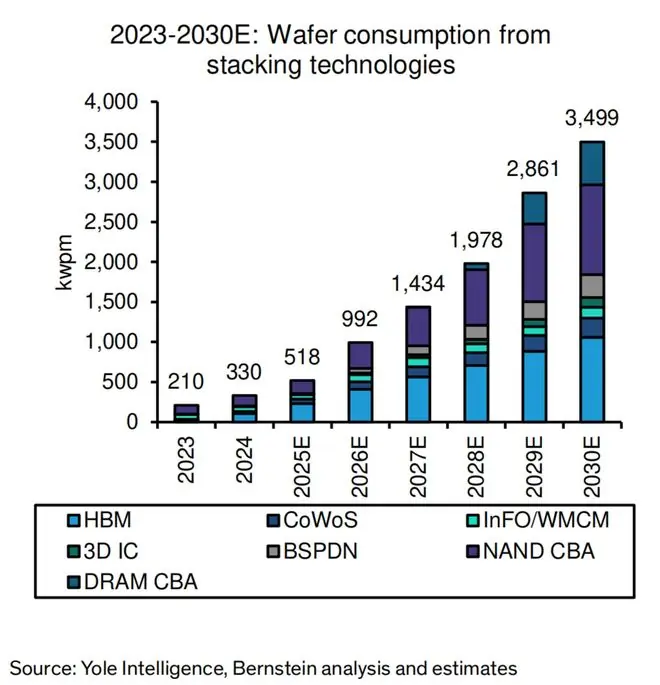

图:采用堆叠技术的晶圆增长预测(2025-2030年) 来源:伯恩斯坦研报(2026年3月15日)
CoWoS产能三年翻六倍,台积电垄断七成市场
在先进封装领域,台积电的CoWoS(Chip-on-Wafer-on-Substrate)已成为AI芯片的“事实标准”。其产能扩张速度令人瞩目:
- 产能激增:CoWoS月产能从2024年的3万多片,增至2025年的7万片,2026年底突破13万片,2027年目标约20万片。Digitimes报道显示,2022-2027年CoWoS产能年均复合增长率(CAGR)超80%。
- 需求爆发:摩根士丹利预计,全球CoWoS需求将从2025年的68.9万片升至2027年的269.4万片,连续三年近乎翻倍。

图:台积电CoWoS月产能增长趋势 来源:Digitimes(2026年7月10日)、瑞穗亚洲(2026年7月1日)
需求结构正从单一英伟达GPU,扩展至AMD服务器芯片、谷歌TPU及各大云厂商自研ASIC。2026年Blackwell芯片出货预计540万颗,2027年Rubin系列接近700万颗。服务器CPU封装占比将从2025年的11%升至2027年的24%,成为第二大需求来源。
尽管需求旺盛,供需缺口依然严峻。受建厂周期(2-3年)及设备、硅中介层、ABF载板配套限制,2026-2027年行业供需缺口维持10%-20%,产能利用率长期高于95%。台积电仍垄断70%以上高端CoWoS产能。
三年翻六倍、CAGR超80%、垄断七成份额——台积电用数据划定了竞赛基准线。这是一场台积电定义配速、全球追赶的计时赛。

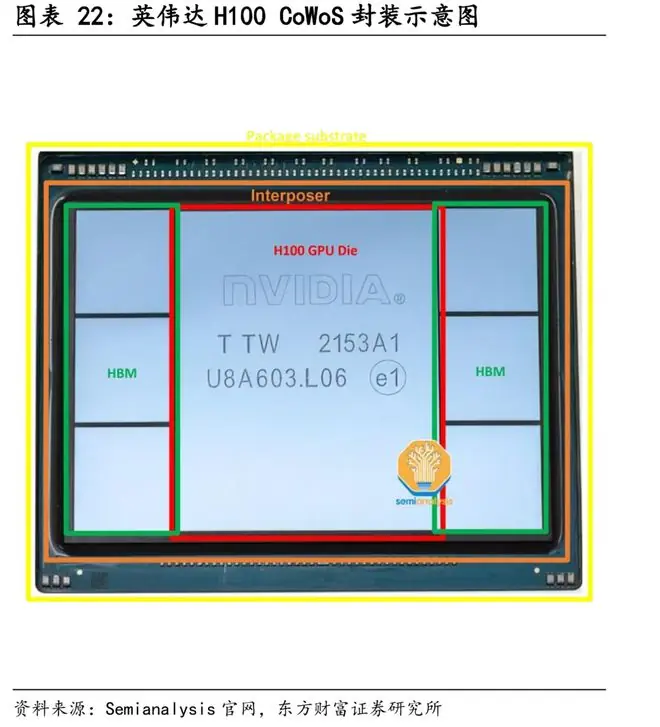

图:英伟达H100 CoWoS封装示意图 来源:Semianalysis
274亿扩产潮:中低端并跑,高端差距三年
2026年上半年,中国先进封装产业迎来罕见扩产潮。据EET China报道,四大封测龙头累计投资达274.2亿元,聚焦AI算力核心领域:
- 甬矽电子:最激进,半年两度出手,累计投资124亿元,布局马来西亚槟城及宁波余姚。
- 长电科技:体量最大,78亿元投向上海临港,2026年固投预算上调至约100亿元,2025年先进封装收入270亿元,占比69.5%。
- 通富微电:卡位精准,44亿元定增瞄准存储芯片、汽车电子及高性能计算。
- 华天科技:30亿元加码南京存储封装产能。
此外,武汉光谷湖北星辰技术完成A轮融资超40亿元,规划月产能2万片,旨在打造国内最大高密度集成封装中试平台。
2026年被称为“先进封装扩产大年”,大基金三期重点支持该领域。机构预测,2026年中国大陆先进封装有效产能占全球约30.5%。
然而,资本狂奔背后是高端技术的漫长追赶:
* 技术差距:2.5D/3D高阶技术国产化率不足10%。中低端先进封装(FC/FOWLP及基础Chiplet)国产渗透率达45%-50%,预计2028年突破70%;但2.5D/3D高端封装渗透率仅5%-8%,高度依赖海外。
* 产能悬殊:2026年底,台积电CoWoS有效产能约12.7万片/月,而大陆不足2万片/月,全球占比不足11%。灼识咨询数据显示,台积电、英特尔、三星合计占据全球2.5D封装市场80%以上份额。
274亿砸出的现实坐标是:“中低端已并跑,高端差3年”。资本可堆出产能,却无法瞬间堆出良率与精度,这才是高端封装的真正门槛。

图:2026年上半年中国四大封测龙头扩产投资分布 来源:EET China
先进封装:最后防线与第一突破口
中国台湾地区科技、民主与社会研究中心(DSET)指出,随着摩尔定律逼近极限,半导体竞争主战场正从前端晶体管微缩转向后端系统级整合。
DSET分析认为,美国出口管制体系存在结构性盲区:长期聚焦“节点中心主义”(纳米制程、EUV光刻机),却忽略了“算力不等于制程”。中国大陆虽无法在单片晶圆上追赶最前沿制程,但可通过先进封装整合多个国产裸晶,在系统层级实现“足够好”的性能。华为昇腾系列即为典型:单颗芯片制程可能落后1-2代,但通过系统整合,实际部署算力已支撑国内主流AI需求。
DSET将中国大陆策略比作“田忌赛马”:不在每个技术维度与美国正面交锋,而是以工业纵深和系统整合能力换取整体算力提升。具体路径为:先进制程被封锁,就用先进封装组合成熟制程芯片,形成可用算力系统。
这条路径并非没有天花板。互连精度、翘曲控制与散热管理等工程瓶颈,仍限制着从中低阶向高密度架构的升级。DSET建议,出口管制需延伸至“先进封装供应链”完整体系。
先进封装的战略价值在于其双重角色:
1. 最后防线:在制程受限时,通过系统整合守住算力底线。
2. 第一突破口:在长周期内,用系统级效能弥补制程级落差。
结语:答案在微米级的精度突破里
韬定律指明方向,274亿资本夯实基础,CoWoS树立标杆,倒逼国产追赶。
麒麟2026以53.5%的晶体管密度提升、41%的功耗下降及等效3nm性能,证明了不依赖EUV亦可实现代际跃升。但从“一颗芯片跑通”到“全产业链跑通”,鸿沟尚存:
* 中低端:国产渗透率45%-50%,与国际并跑。
* 高端:2.5D/3D渗透率仅5%-8%,差距1-3年。
* 产能:A股所有先进封装公司总产能,可能不足台积电单月高端AI封装产能的五分之一。
何庭波在V2论文中预测,逻辑折叠将从局部关键路径演进为全面多层折叠,集成三层、四层乃至更多有源层,节奏快于摩尔定律。
好消息是,追赶已全面展开。274亿投资、大基金三期支持、四大龙头扩产,均在弥合鸿沟。伯恩斯坦预计2030年全球堆叠技术渗透率达38%,交银国际上调中芯国际和华虹半导体目标市净率,以反映先进封装红利。
四线交汇,答案渐清:
1. 韬定律:以时间缩微替代几何缩微,指明方向。
2. 先进封装:让逻辑折叠从理论走向量产,铺平道路。
3. 274亿资本:注入产业链动能。
4. 10%高端短板:划定真实坐标——中低端并跑,高端追赶。
接下来,关键在于产业链能否在“中低端并跑、高端差3年”的现实下,跑出与韬定律匹配的加速度。三年后回望2026年的274亿,它是浪费的学费,还是撬动高端封装的基石?答案不在财报公告中,而在每一次良率爬坡、每一个微米级的精度突破里。
